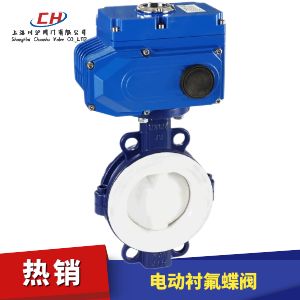

电动衬氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。
附件选型
电动衬氟蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。
| 称通经DN(mm) | 50～1200 | ||
|---|---|---|---|
| 公称压力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 氟橡胶：-20℃～150℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 电动 | ||
| 配置执行机构 | 可配HQ、CH等系列角行程电动执行机构 | ||
| 控制方式 | 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||
| 零件名称 | 材料 |
|---|---|
| 阀体 | (铸钢、不锈钢)+F46 |
| 蝶板 | (铸钢、不锈钢及特殊材料)+F46 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨 |
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||

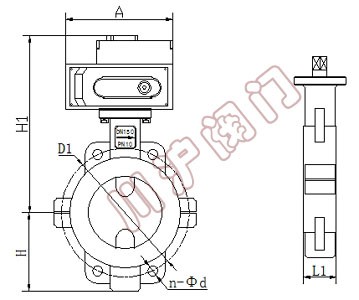

| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
