粉体蝶阀

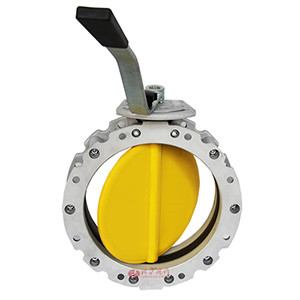

粉体蝶阀图片

粉体蝶阀 型号：LF

粉体蝶阀由粉体板、NBR密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。

执行机构选型
粉体蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动粉体蝶阀（开关型和调节型控制信号4-20mA）和气动粉体蝶阀（开关型和调节型控制信号4-20mA）

粉体蝶阀 零部件参数

型号 LF
公称通径(mm) DN100-DN400
压力(Mpa) 0.6-1.6
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板，覆以耐磨高分子材料
密封圈 丁晴橡胶（NBR）
适用介质 水泥、泥浆、粉体
适用温度(℃) -15--100
驱动原件 型号 手柄

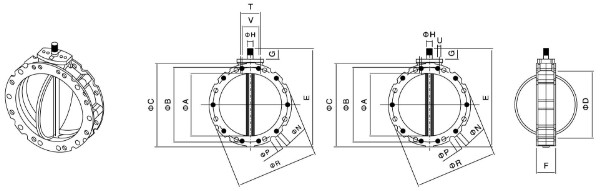

粉体蝶阀 单法兰 结构图

粉体蝶阀结构图

粉体蝶阀 单法兰 外形尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
L1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
L1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
L1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
L1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
L1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
L1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
L1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

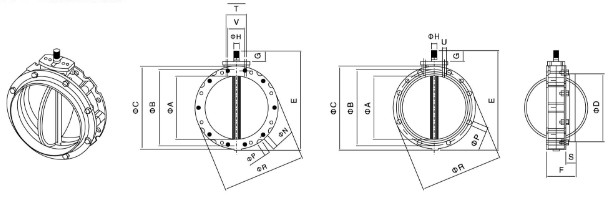

粉体蝶阀 双法兰 结构图

粉体蝶阀结构图

粉体蝶阀 双法兰 外形尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
L2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
L1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
L2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
L2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
L1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
L2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
L2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要粉体蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀（材质不锈钢、对夹连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、对夹连接、四氟密封、带手柄）
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀（材质铝合金、法兰连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、法兰连接、橡胶密封、带手柄和手轮）
  • 对夹式通风蝶阀
  • 蝶阀
    对夹式通风蝶阀（阀体材质碳钢、对夹连接、带蜗轮箱）
  • 法兰式通风蝶阀
  • 蝶阀
    法兰式通风蝶阀（阀体材质碳钢、法兰连接、带蜗轮箱）
  • 对夹蝶阀
  • 蝶阀
    对夹蝶阀（阀体材质碳钢、橡胶密封、对夹式）
  • 信号蝶阀
  • 蝶阀
    信号蝶阀（阀体材质碳钢、橡胶密封、带信号、带蜗轮箱）
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀（材质碳钢、金属硬密封、法兰连接、带蜗轮箱）
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀（阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱）

粉体蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

粉体蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
