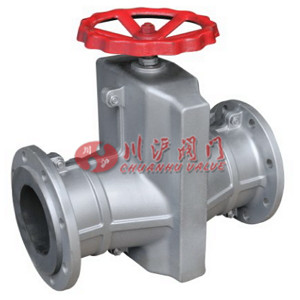

铝合金管夹阀由阀体、 橡胶管套、 大小阀杆、 压板、 拉杆、 托架、手轮等零件组成。当顺时针转动手轮时， 使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭， 反之即行开启。 这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
注意事项:因橡胶管套承受力小， 所以在开闭时， 操作人员旋转手轮时只要感到适量抵触， 均达到开闭极点。 切勿尽力及多人辅助， 奔
用其他工具开闭。
安装与维护:
1）本阀门在管道上任意安装， 没有介质流向限制；2)本阀门维护成本低， 没有需要定期更换的阀座、 密封填料、 名
封圈或伸缩管。 胶管是管夹阀唯一需要更换的零件，一旦更换了胶管， 阀门就像新阀门一样。
| 阀体 | 铝合金、铸铁、铸钢 |
|---|---|
| 套管 | 橡胶 |
| 压板 | 铸铁 |
| 拉杆 | 铸铁 |
| 托架 | 球墨铸铁 |
| 手轮 | 铸铁 |
| 耐温 | ≤80℃ |
| 适用介质 | 矿浆、磨料、干湿型粉尘类 |

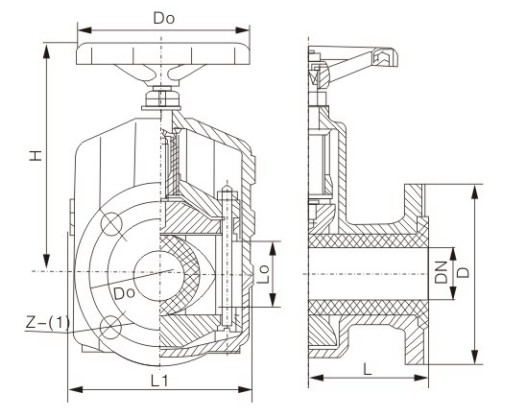

| 公称通径 (DN) | 公称压力 (MPa) | 工作压力 (MPa) | L | L1 | Lo | D | D1 | Do | H | z-d> | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 142 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
| 32 | 160 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
| 40 | 180 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
| 50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
| 65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
| 80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
| 100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
| 125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
| 150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
| 200 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 | ||
| 250 | 0.4 | 0.4 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 |
| 300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |
