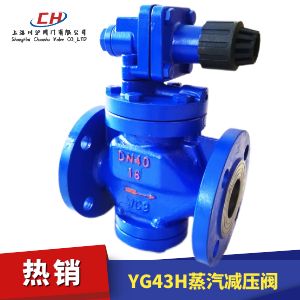

YG43H型蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
特点
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。?
3、改进了密封面结构，延长了密封面寿命。
| 公称压力(Mpa) | 1.0 | 1.6 |
|---|---|---|
| 壳体试验压力(Mpa) | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 高进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 压力特性偏差(Mpa)△Pp2P | GB12246-1989 | |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 小压差(Mpa) | 0.05 | 0.07 |
| 渗漏量 | GB12245-1989 | |
| 零件名称 | 零件材料 |
|---|---|
| 阀体阀盖底盖 | WCB |
| 阀座阀瓣 | 2Cr13 |
| 缸套活塞 | 铝铁青铜 |
| 膜片 | PH15-7Mo |
| 活塞环 | 对位聚苯 |
| 导阀座导阀瓣 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 导调主弹簧 | 50CrVA |
| 调节弹簧 | 60Si2Mn |
| 公称通径 DN |
外形尺寸 | 连接尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | PN1.0MPa | PN1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
