上海川沪阀门有限公司
  1. 首页
  2. 调节阀
  3. 截止阀
  4. 波纹管截止阀

波纹管截止阀

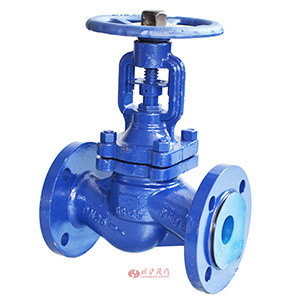

波纹管截止阀图片

波纹管截止阀 型号：WJ41H

波纹管截止阀采用成形不锈钢波纹管设计，密封性能可靠，适用于易燃易爆，有毒有害介质的工矿，可以有效地防止阀门外漏现象。

产品特点：
1、产品结构合理、密封可靠 2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要 5、阀芯可根据需要做承切断型和调节型

波纹管截止阀 技术参数

型号 WJ41H-16C WJ41H-25C WJ41H-16P WJ41H-25P WJ41H-16R WJ41H-25R
工作压力（MPa） 1.6 2.5 1.6 2.5 1.6 2.5
适用温度（℃） ≤425 ≤200
适用介质 无腐蚀性介质 腐蚀性介质
材料 阀体、阀盖、闸板 碳素钢 CF8
阀杆 铬不锈钢 CF8 CF3
密封面 铬不锈钢或碳钢堆焊硬质合金 铬不锈钢或碳钢堆焊硬质合金
填料 柔性石墨或夹不锈钢丝柔性石墨 柔性石墨或夹不锈钢丝柔性石墨
波纹管 304SS 304SS 316SS

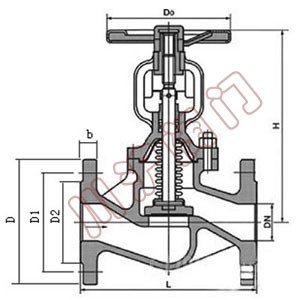

波纹管截止阀 结构图

波纹管截止阀 结构图

波纹管截止阀 外形尺寸

公称通径
DN		 主要外形尺寸和连接尺寸
L D D1 D2 b H Do
WJ41H-16C WJ41H-16P
15 130 95 65 47 14 202 120
20 150 105 75 58 14 231 140
25 160 115 85 68 14 231 140
32 180 140 100 78 16 286 160
40 200 150 110 88 16 317 200
50 230 165 125 102 16 317 200
65 290 185 145 122 18 331 240
80 310 200 160 123 20 402 240
100 350 220 180 158 20 416 320
125 400 250 210 184 22 467 360
150 480 285 240 212 24 525 360
200 600 340 295 268 26 611 500
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要波纹管截止阀产品详细样本。

波纹管截止阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

波纹管截止阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

  • 气动截止阀
  • 气动截止阀
    气动截止阀（材质碳钢、法兰连接、配气缸、电磁阀、限位开关、气源三联件）
  • 气动截止阀
  • 气动截止阀
    气动截止阀（材质碳钢、法兰连接、带手轮、配气缸、电磁阀、限位开关、气源三联件）
  • 气动波纹管截止阀
  • 气动波纹管截止阀
    气动波纹管截止阀（材质碳钢、波纹管截止阀、配气缸、电磁阀、限位开关、气源三联件）
  • 碳钢截止阀
  • 碳钢截止阀
    碳钢截止阀（材质碳钢、法兰连接、适合水、蒸汽、油品等介质使用）
  • 波纹管截止阀
  • 波纹管截止阀
    波纹管截止阀（材质碳钢、波纹管式、法兰连接、适合水、蒸汽、油品等介质）
  • 波纹管截止阀
  • 波纹管截止阀
    波纹管截止阀（材质不锈钢、波纹管式、法兰连接、适合水、蒸汽、油品等介质）
  • 波纹管截止阀
  • 波纹管截止阀
    波纹管截止阀（材质不锈钢、波纹管式、对焊连接、适合水、蒸汽、油品等介质）
  • 氧气截止阀
  • 氧气截止阀
    氧气截止阀（材质不锈钢、法兰连接、禁油处理、适合氧气等介质使用）
  • 内螺纹针型阀
  • 内螺纹针型阀
    内螺纹针型阀（材质不锈钢、内螺纹连接）
  • 外螺纹针型阀
  • 外螺纹针型阀
    外螺纹针型阀（材质不锈钢、外螺纹带接管）
  • 锻打截止阀
  • 锻打截止阀
    锻打截止阀（材质A105,美标法兰连接）
  • 美标截止阀
  • 美标截止阀
    美标截止阀（材质不锈钢、美标法兰连接）
截止阀说明书 下载
