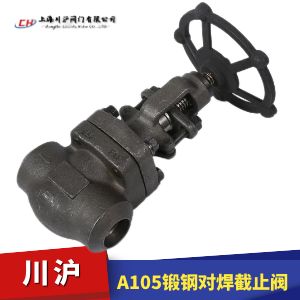

A105锻钢对焊BW截止阀型号：J61Y

A105锻钢对焊BW截止阀J61Y可广泛应用于石油、化工、制药、电力、冶金等行业。与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。A105锻钢对焊BW截止阀优点：结构简单，制造和维修比较方便。工作行程小，启闭时间短、密封性好，密封面间磨擦力小，寿命较长。

产品：
国标公称压力：PN1.6MPa ~ PN2.5MPa
美标：Class150 ~ 2500lb
日标：JIS 10K ~ 20K
公称通径：DN15 ~ DN50 (1/2" ~ 2")
连接方式：承插焊接、对焊、内螺纹、法兰等
常用材质：A105、F304、F316等
适用温度：-196℃ ~ 550 ℃等

A105锻钢对焊BW截止阀技术参数

设计制造	BS5352、MSS SP-118
连接端尺寸	1)承插口尺寸按ANSI B16.11;JB/T 1751 2)螺纹端尺寸按ANSI B1.20.1;JB/T7306 3)对焊端尺寸按ANSI B16.25;JB/T12224 4)法兰端尺寸按ANSI B16.5;JB79
阀门检查和试验	API598;GB/T13927; JB/T90924
结构特性	螺纹连接阀盖(B.B) 明杆支架(OS&Y)
材料	按ANSI/ASTM的规定
主体材料	A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

A105锻钢对焊BW截止阀零部件参数

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	垫片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圆柱销	A276 420		A276 304
5	填料压套	A276 410		A182 F304(L)	A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	阀杆螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	阀盖	A105	A276 304	A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

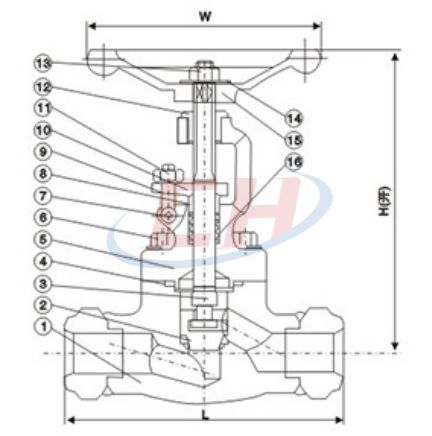

A105锻钢对焊BW截止阀结构图

A105锻钢对焊BW截止阀外形尺寸

规格Specs		L			W	H(开)	重量(kg)Weight
英制 Bntish System	公制 Metrio System	150磅级	300磅级	600磅级	W	H(开)	150磅级	300磅级	600磅级
1/2	15	108	152	165	100	158	2.3	2.8	3.4
3/4	20	117	178	190	100	192	3.6	4.0	4.7
1	25	127	203	216	125	252	7.8	8.5	9.2
11/4	32	140	216	229	160	252	8.2	9.2	10.5
11/2	40	165	229	241	160	289	12.0	12.6	13.3
2	50	203	267	292	180	330	15.0	16.8	18.9
