| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | ?15~102mm |
| 公称压力 | PN1.0MPa、1.6MPa |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
| 执行机构 | 双作用气缸、单作用气缸(弹簧复位) |
| 控制附件 | 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |
气动直通卫生级球阀由不锈钢高平台卫生级球阀和AT气动执行器组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空等工艺流体通道还非常适用于就地清洗的需要，具有流体阻力小、结构简单、体积小、重量轻；紧密可靠等优点。
附件选型
气动直通卫生级球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），并配有电气-阀门定位器，可以选配YT定位器和西门子智能定位器。通过定位器的控制信号4-20mA来实现阀门比例调节。
| 阀体形式 | 二通式 |
|---|---|
| 公称通径 | DN15～100mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 |
| 适用温度 | PTFE≤150℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |

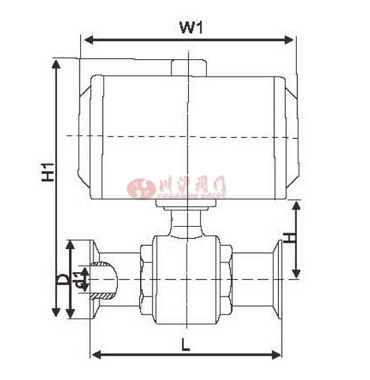

| 规格Φ | 尺寸mm | |||||
|---|---|---|---|---|---|---|
| A | D1 | W1 | H1 | L | 重量KG | |
| 19 | 50.5 | 16 | 147 | 170 | 100 | 1.93 |
| 25 | 50.5 | 22 | 147 | 170 | 105 | 1.96 |
| 32 | 50.5 | 29 | 147 | 175 | 120 | 2.13 |
| 38 | 50.5 | 35 | 168 | 218 | 136 | 3.12 |
| 45 | 64 | 42 | 168 | 220 | 145 | 3.58 |
| 51 | 64 | 48 | 168 | 225 | 160 | 3.92 |
| 57 | 77 | 53 | 183 | 245 | 162 | 4.83 |
| 63 | 77 | 58 | 183 | 255 | 170 | 5.18 |
| 76 | 91 | 72 | 262 | 295 | 195 | 8.36 |
| 89 | 106 | 85 | 265 | 330 | 235 | 11.58 |
| 102 | 119 | 97 | 295 | 390 | 270 | 16.5 |
