| 阀体材质 | WCB、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN25~100mm |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、Class150 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)、对位聚苯PPL密封(-29-+280℃) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

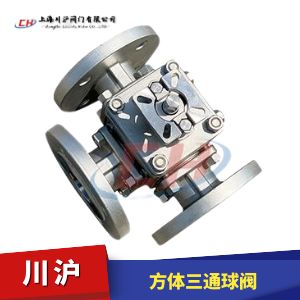

方体三通球阀用于控制三通介质流向，解决对管道介质流向分配问题。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。三通球阀阀芯结构有L型和T型2种方式，可以用来分配不同的流向。根据不同的介质和介质的温度，选择合适的阀座。
执行机构选型
方体三通球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动方体三通球阀（开关型和调节型控制信号4-20mA）和气动方体三通球阀（开关型和调节型控制信号4-20mA）
| NO | 名称 Part?name |
材质表 Material |
||
|---|---|---|---|---|
| 1 | 阀盖 Bonnet |
A351?CF8 | A351?CF8M | A216?WCB |
| 2 | 密封线一 Gasket— |
PTFE/RPTFE | ||
| 3 | 密封环 Seat?shelf |
A351?CF8 | A351?CF8M | A216?WCB |
| 4 | 球体 Ball |
SUS304/SUS316 | ||
| 5 | 阀体 Body |
A351?CF8 | A351?CF8M | A216?WCB |
| 6 | 密封圈 Seat |
PTFE/RPTFE/PPL/PEEK | ||
| 7 | 密封线二 Gasket二 |
PTFE/RPTFE | ||
| 8 | 螺栓 Bolt |
SUS304 | ||
| 9 | 防静电弹簧 Anti?static?decice |
SUS304 | ||
| 10 | 阀杆 Stem |
SUS304/SUS316 | ||
| 11 | 减磨垫 Stem?washer |
PTFE/RPTFE | ||
| 12 | O型圈 O-ring |
FKM/VITON | ||
| 13 | V型填料 V-ring?packing |
PTFE/RPEFE | ||
| 14 | 压盖 Gland |
SUS304 | ||
| 15 | 碟簧 Spring |
SUS301 | ||
| 16 | 定位螺钉 Stop?bolt |
SUS304 | ||
| 17 | 阀杆螺母 Stem?nut |
SUS304 | ||
| 18 | 防松盖 Stop?lock?cap |
SUS304 | ||
| 19 | 垫片 Washer |
SUS304 | ||
| 20 | 手柄 Handle |
SUS304 | ||
| 21 | 封盖 Capping |
A351?CF8 | A351?CF8M | A216?WCB |

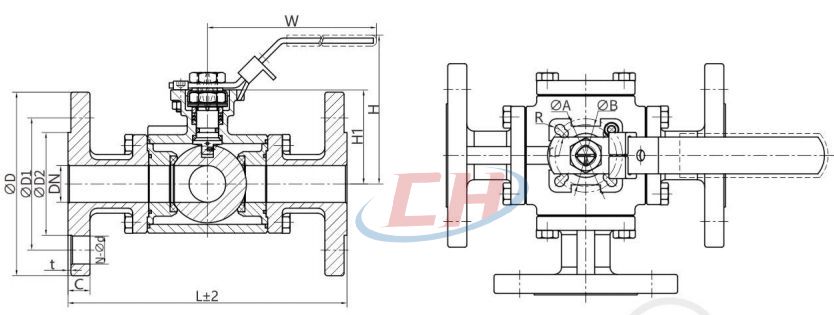

| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 15 | 152 | 95 | 65 | 45 | 2 | 16 | 4- φ14 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| DN20 | 20 | 167 | 105 | 75 | 55 | 2 | 18 | 4- φ14 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| DN25 | 25 | 190 | 115 | 85 | 65 | 2 | 18 | 4- φ14 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| DN32 | 32 | 208 | 140 | 100 | 78 | 2 | 18 | 4- φ18 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| DN40 | 38 | 230 | 150 | 110 | 85 | 3 | 18 | 4- φ18 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| DN50 | 50 | 254 | 165 | 125 | 100 | 3 | 20 | 4- φ18 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 152 | 90 | 60.5 | 35 | 2 | 10 | 4- φ16 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| 3/4" | 20 | 167 | 100 | 70 | 43 | 2 | 11 | 4- φ16 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| 1" | 25 | 190 | 110 | 79.5 | 51 | 2 | 12 | 4- φ16 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| 1-1/4" | 32 | 208 | 115 | 89 | 63.5 | 2 | 13 | 4- φ16 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| 1-1/2" | 38 | 230 | 125 | 98.5 | 73 | 2 | 15 | 4- φ16 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| 2 " | 50 | 254 | 150 | 120.5 | 92 | 2 | 16 | 4- φ19 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
| SIZE | DN | L | D | D1 | D2 | t | C | N- φd | H | H1 | W | A | B | R | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 152 | 95 | 70 | 52 | 1 | 12 | 4- φ15 | 75 | 44 | 134 | 42 | 36 | 3 | 3 |
| 3/4" | 20 | 167 | 100 | 75 | 58 | 1 | 14 | 4- φ15 | 90 | 56.5 | 134 | 50 | 42 | 3.5 | 3 |
| 1" | 25 | 190 | 125 | 90 | 70 | 1 | 14 | 4- φ19 | 102 | 64 | 170 | 50 | 42 | 3.5 | 3 |
| 1-1/4" | 32 | 208 | 135 | 100 | 80 | 2 | 16 | 4- φ19 | 124 | 78 | 215 | 70 | 50 | 4.5 | 3.5 |
| 1-1/2" | 38 | 230 | 140 | 105 | 85 | 2 | 16 | 4- φ19 | 150 | 96 | 300 | 102 | 70 | 6 | 5 |
| 2 " | 50 | 257 | 155 | 120 | 100 | 2 | 16 | 4- φ19 | 158 | 100 | 300 | 102 | 70 | 6 | 5 |
| 球阀说明书 | 下载 |
|---|---|
| 球阀说明书-上海川沪阀门有限公司 | 点击下载 |
