| 阀体材质 | 304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | φ12.7~φ133 |
| 公称压力 | PN1.0MPa、1.6MPa |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃) |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

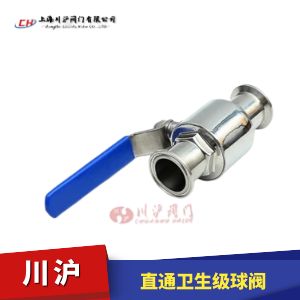

卫生级快装球阀流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级快装球阀阀体采用不锈钢精制而成，流道内壁0.5um电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。Q81F卫生级快装球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
执行机构选型
直通卫生级球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动直通卫生级球阀（开关型和调节型控制信号4-20mA）和气动直通卫生级球阀（开关型和调节型控制信号4-20mA）
| 阀轴材质 | 不锈钢 |
| 阀体材质 | 304/316/316L不锈钢 |
| 球体材质 | 304/316/316L不锈钢 |
| 阀座密封 | PTFE |
| 温 度 | PTFE≤150℃ |
| 结构型式 | 快装式、焊接式、螺纹式 |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 特 点 | 安全卫生，密封好、使用寿命长 |

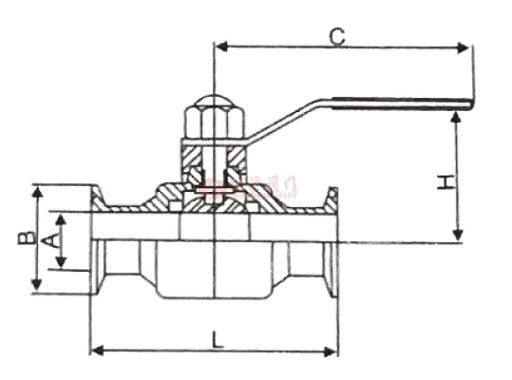

| 规格 | SIZE | A | B | C | L | KG |
|---|---|---|---|---|---|---|
| 管道外径 | 1英寸=25.4 | 通径 | 卡盘通径 | 手柄 | 总长度 | 重量 |
| c12.7 | 1/2 | 10 | 25.4 | 100 | 85 | 0.3 |
| c19 | 3/4 | 16 | 50.5 | 120 | 100 | 0.6 |
| c25 | 1 | 22 | 50.5 | 130 | 105 | 0.7 |
| c32 | 1-1/4 | 29 | 50.5 | 140 | 120 | 0.8 |
| c38 | 1-1/2 | 35 | 50.5 | 160 | 136 | 1.0 |
| c45 | 1-3/4 | 42 | 64 | 170 | 145 | 1.6 |
| c51 | 2 | 47 | 64 | 175 | 160 | 1.7 |
| c57 | 2-1/4 | 52 | 77 | 195 | 162 | 2.4 |
| c63.5 | 2-1/2 | 58 | 77 | 200 | 170 | 2.6 |
| c76 | 3 | 71 | 91 | 250 | 195 | 4 |
| c89 | 3-1/2 | 83 | 106 | 260 | 235 | 5.9 |
| c102 | 4 | 97 | 119 | 290 | 270 | 8.3 |
| c133 | 5 | 125 | 145 | 350 | 290 | 14 |
