上海川沪阀门有限公司

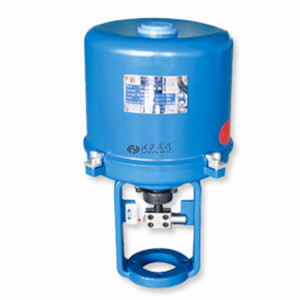

381型电动执行器图片
驱动形式 直行程
驱动电压 单相AC110V 50/60HZ;AC220V 50/60HZ;AC240V 60HZ
三相AC380V 50HZ
直流DC24V.DC36V.DC48V
输入信号 DC4~20mA或DC1~5V
输出信号 DC4~20mA或DC1~5V
控制精度 基本误差:±1%;回差≤1%;死区≤1%
防护等级 IP65
防爆形式 标准型(不防爆)、防爆型(ExdII BT4、ExdII CT4)

381型电动执行器 型号:381L

381型电动执行器是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀

使用场合
381型电动执行器被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

381型电动执行器特点

1.执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和对应的电源即可工作。内设接线端子,接线极为简单方便。
2.执行器的关键部件一控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4.用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。)
5.用状态选择开关可以设定(正、反动作。)
6.用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
7.调整工作零点(始点)和行程(终点)简单易行。
8.当突然断电时,能确保阀芯自锁。
9.采用同步皮带转动,有效降低了噪音。
10.延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

381型电动执行器基本参数

电源
单相AC110V 50/60HZ;AC220V50/60HZ;AC240V 60HZ
三相AC380V50HZ
直流DC24V.DC36V.DC48V
耗电功率(额定负载时) 规格A型执行器50VA;
规格B型执行器150VA;
规格C型执行器220VA。
输入信号
DC4~20mA或DC1~5V。
输出信号 DC4~20mA(负载电阻碍500Ω以下)
控制精度 基本误差:±1%;回差≤1%;死区≤1%。
工作行程调整范围“零点” ±25%;
工作行程调整范围“行程” 20%~100%。
外部配线 输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
普通型(S型)执行器
电源电缆:3芯S=1.5mm2
信号电缆:4芯S=1.5mm2
电缆引入口:2-M20×1.5

381型电动执行器技术参数

型号 额定输出力N 速度mm/s 大行程
381LSA-08
381LXA-08
800
800
4.2
4.2
30
381LSA-20
381LXA-20
2000
2000
2.1
2.1
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60
381LSB-50
381LXB-50
5000
5000
1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0

381型电动执行器结构图

电动执行器结构图

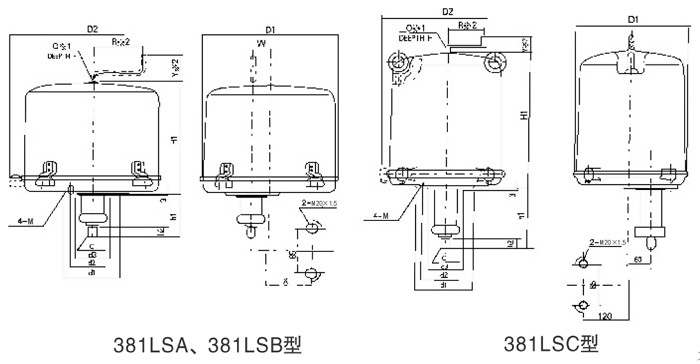

381型电动执行器安装尺寸

型号 D1 D2 H1 h1 h2 d1 d2 d3 C K M W Y
※2
Q
※1
F R
※2
X 重量
kg
381LSA 225 260 200 78 18 90 70 55 M14
xl.5
15 M8 28 87 10 12 80 75 12
381LSB 255 290 280 125 31 125 102 70 M18 x 1.5 18 M10 45 90 10 15 100 91 22
381LSC 310 360 415 175 31 150 125 85 M22
xl.5
24 M12   90 10 15 160 120 55

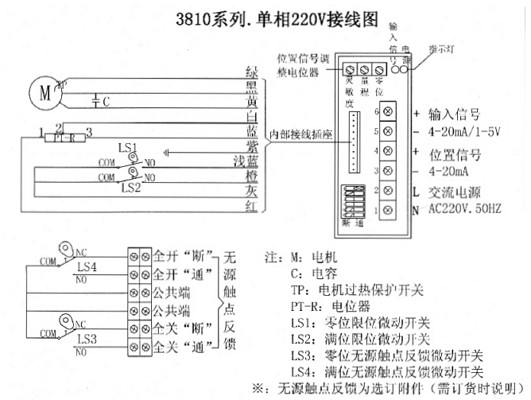

381型电动执行器单相AC220V接线图

电动执行器接线图

381型电动执行器单相AC220V接线图

电动执行器接线图

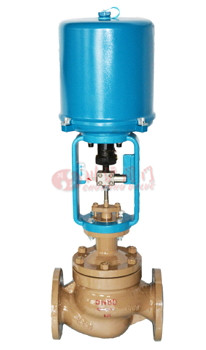

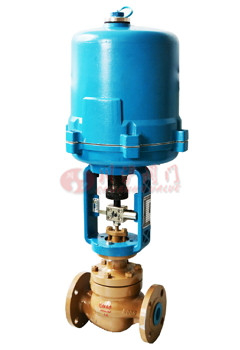

381型电动执行器和调节阀组装

电动调节阀 电动调节阀

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要381型电动执行器产品详细样本。
