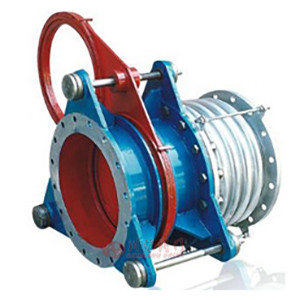

盲板阀带波纹管又名手动扇形盲板阀、手动翻板阀、手动扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
盲板阀带波纹管广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。
| 公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
| ＜120 | ＜250 | ＜300 | ||
| 适用介质 | 煤气等有毒、有害、易燃气体 | |||
| 采用标准 | 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 | |||
| 主要零部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 | |||

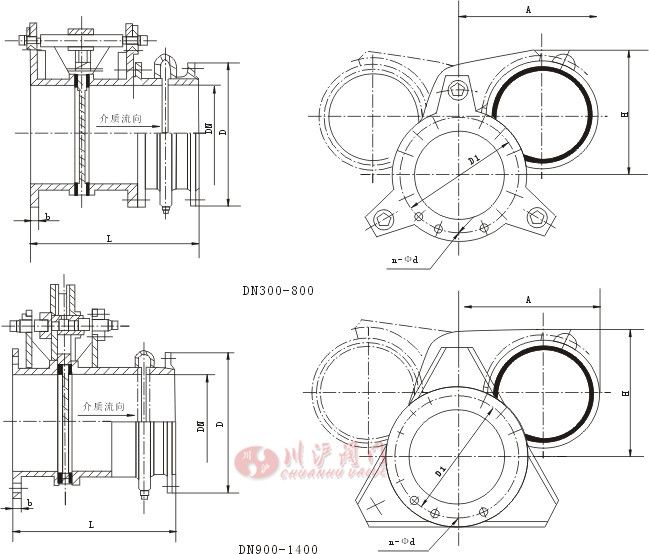

| DN | D | D1 | b | n-φd | 长系列 L |
| 200 | 320 | 280 | 14 | 8-φ18 | 500 |
| 250 | 375 | 335 | 14 | 12-φ18 | 500 |
| 300 | 440 | 395 | 16 | 12-φ22 | 500 |
| 350 | 490 | 445 | 16 | 12-φ22 | 500 |
| 400 | 540 | 495 | 16 | 16-φ22 | 600 |
| 450 | 595 | 550 | 20 | 16-φ22 | 600 |
| 500 | 645 | 600 | 20 | 20-φ22 | 600 |
| 600 | 755 | 705 | 20 | 20-φ26 | 600 |
| 700 | 860 | 810 | 20 | 24-φ26 | 600 |
| 800 | 975 | 920 | 22 | 24-φ30 | 600 |
| 900 | 1075 | 1020 | 22 | 24-φ30 | 630 |
| 1000 | 1175 | 1120 | 22 | 28-φ30 | 630 |
| 1200 | 1375 | 1320 | 22 | 32-φ30 | 750 |
| 1400 | 1575 | 1520 | 26 | 36-φ30 | 750 |
| 1500 | 1675 | 1620 | 26 | 36-φ30 | 750 |
| 1600 | 1790 | 1730 | 26 | 40-φ30 | 750 |
| 1800 | 1990 | 1930 | 26 | 44-φ30 | 750 |
| 2000 | 2190 | 2130 | 26 | 48-φ30 | 750 |
| 冶金阀门说明书 | 下载 |
|---|
