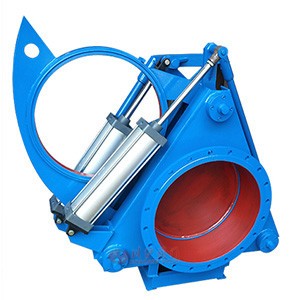

气动盲板阀也称FC643X眼睛阀主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
气动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。
| 公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 强度试验压力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
| 驱动源 | 压缩空气0.4-0.6MPa | |||
| 适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
| -20-100 | -20-250 | -20-300 | ||
| 适用介质 | 煤气、其他可燃气体 | |||
| 启闭时间S | ≤60 | |||
| 主要零部件材料 | 阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶 | |||

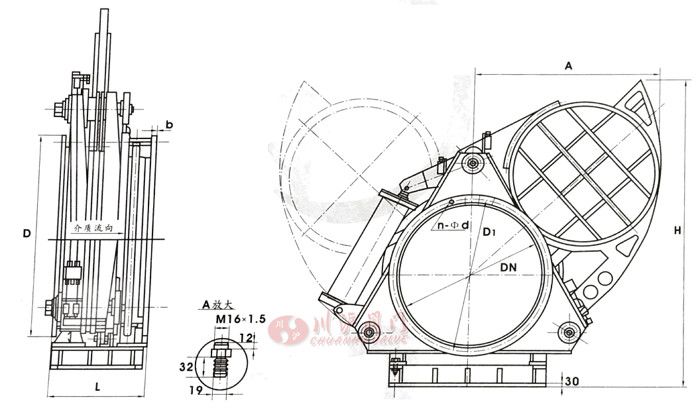

| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 450 |
| 350 | 490 | 445 | 22 | 12-φ22 | 450 |
| 400 | 540 | 495 | 22 | 16-φ22 | 450 |
| 450 | 595 | 550 | 24 | 16-φ22 | 500 |
| 500 | 645 | 600 | 24 | 16-φ22 | 500 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 600 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
