电动矩形百叶阀

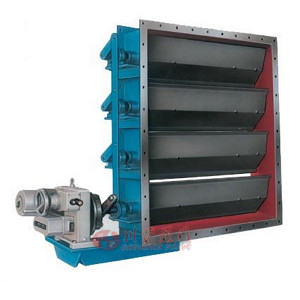

电动矩形百叶阀图片

电动矩形百叶阀 型号：FD9J41bW

电动矩形百叶阀也叫矩形百叶通风蝶阀，是用于通风除尘及烟气的矩形管道系统，作调节流量用。 阀门除适用于矩形管道外，其结构特点、零部件材料、适用范围及执行器技术参数等均与圆形百叶通风蝶阀相同。 阀门采用百叶多轴体结构，流体均匀，驱动力矩小，动作灵敏，性能可靠。

电动矩形百叶阀性能规范

型号 FD9J41bW
适用介质 空气、烟气、粉尘
泄漏量 ≤3%
介质流速 ≤25m/s

电动矩形百叶阀零部件材质

零件名称 阀体 百叶蝶板 阀杆 填料
材料 碳钢、Q235A 碳钢、Q235A 不锈钢、2Cr13 柔性石墨

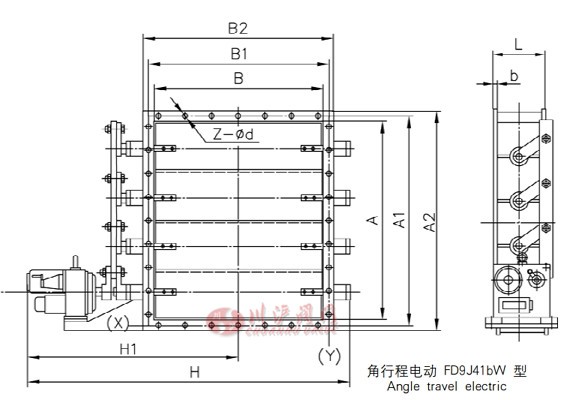

电动矩形百叶阀结构图

电动矩形百叶阀结构图

电动矩形百叶阀安装尺寸

规格 法兰尺寸 连接螺孔 外形尺寸 电动执行器
AXB A1XB1 A2XB2 b X向-孔数 Y向-孔数 Z-d L H1 H 型号
500X200 555X255 600X300 8 3X2 5X2 16-18 220 610 805 DKJ 210
500X400 555X455 600X500 8 5X2 5X2 20-18 220 670 915
630X320 685X375 730X420 10 3X2 7X2 20-18 220 610 805
630X400 685X455 730X500 10 5X2 7X2 24-18 220 710 995
800X400 855X455 900X500 10 5X2 7X2 24-18 240 670 945 DKJ-310
800X630 855X685 900X730 10 7X2 7X2 28-18 240 710 995
1000X500 1070X570 1130X630 10 5X2 7X2 24-23 260 790 1075
1000X800 1070X870 1130X930 10 7X2 7X2 28-23 260 905 1270
1250X630 1320X700 1380X760 10 7X2 9X2 32-23 280 1005 1505
1250X1000 1320X1070 1380X1130 10 7X2 9X2 32-23 280 1105 1705
1400X800 1470X870 1530X930 10 7X2 11X2 36-23 300 1075 1575 DKJ-410
1400X1250 1470X1320 1530X1380 10 9X2 11X2 40-23 300 1300 2025
1600X1000 1670X1070 1730X1130 10 7X2 11X2 36-23 320 1175 1775
1600X1250 1670X1320 1730X1380 10 9X2 11X2 40-23 320 1300 2025
1800X1250 1870X1320 1930X1380 10 9X2 13X2 44-23 340 1450 2175 DKJ-510
1800X1400 1870X1470 1930X1530 10 11X2 13X2 48-23 340 1525 2325
2000X1250 2070X1320 2130X1380 12 9X2 15X2 48-23 360 1450 2175
2000X1800 2070X1870 2130X1930 12 11X2 15X2 52-23 360 1620 2520
2500X1800 2570X1870 2630X1930 12 11X2 17X2 56-23 420 1695 2595 DKJ-610A
2500X2000 2570X2070 2630X2130 12 15X2 17X2 64-23 420 1895 2995
2800X2500 2870X2570 2930X2630 12 17X2 19X2 72-23 440 2145 3195
3200X2800 3270X2870 3330X2930 12 19X2 21X2 80-23 480 2325 3825 DKJ-610
3600X3200 3670X3270 3730X3330 12 21X2 23X2 88-23 520 2525 4225
4000X3600 4070X3670 4130X3730 12 23X2 27X2 100-23 560 2725 4825
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要电动矩形百叶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀（阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节）
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀（阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量）
  • 盲板阀
  • 冶金阀门
    盲板阀（阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中）
  • 泄爆阀
  • 冶金阀门
    泄爆阀（阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体）
冶金阀门说明书 下载

电动矩形百叶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动矩形百叶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
