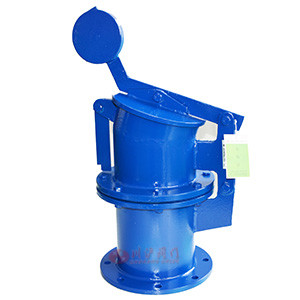

XB-42和XB-61泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂，瞬间泄压，阀盖弹起后在重力作用下复位。本泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。 爆破膜由用户根据工艺特性自备.主要适用于建材、冶金、石油、化工等行业部门。
| 型号 | XB-61型、XB-42型 |
| 适用于爆破计算压力（绝）MPa | 0.1 |
| 强度试验压力MPa | 1.5 |
| 强度试验压力MPa | ≤350 |
| 适用介质 | 压缩易爆气体 |
| 零件名称 | 阀体 | 连接体 | 杠杆 | 阀盖 | 密封圈 | 膜片 |
| 材料 | 碳钢、不锈钢 | 碳钢、不锈钢 | 碳钢、不锈钢 | 碳钢、不锈钢 | 橡胶 | 合金铝 |

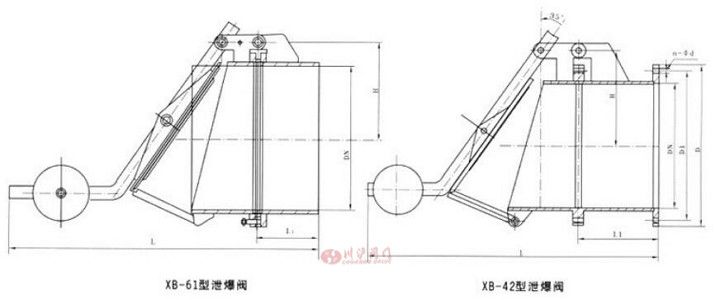

| DN | D | n-d | D1 | b | L | L1 | H | 重量KG |
| 300 | 440 | 12-22 | 395 | 16 | 880 | 250 | 250 | 52 |
| 350 | 490 | 12-22 | 445 | 16 | 907 | 250 | 275 | 69 |
| 400 | 540 | l6-22 | 495 | 16 | 1010 | 250 | 300 | 77 |
| 450 | 595 | 16-22 | 550 | 16 | 1060 | 252 | 325 | 83 |
| 500 | 645 | 20-22 | 600 | 20 | 1180 | 300 | 370 | 112 |
| 600 | 755 | 20-26 | 705 | 20 | 1280 | 300 | 120 | 152 |
| 700 | 8G0 | Z4-4>26 | 810 | 20 | 1390 | .too | ?170 | 193 |
| 800 | 975 | 24-30 | 920 | 20 | 1480 | 300 | 520 | 163 |
| 900 | 1075 | 24-30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
| 1000 | 1175 | 28-30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
