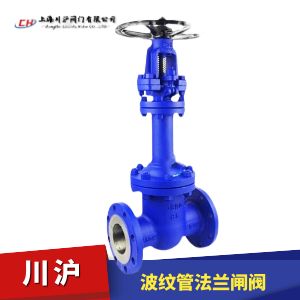

波纹管闸阀BZ41H其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
阀体材质可选WCB、CF8、CF8M等。

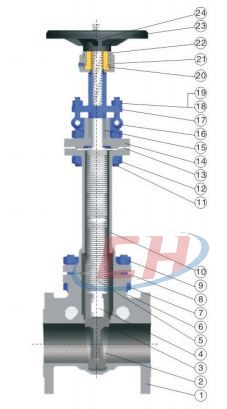

| 序号 | 名称 | 材质 |
|---|---|---|
| 1 | 阀体 | WCB、CF8、CF8M |
| 2 | 闸板 | WCB+13Cr、Stellite |
| 3 | 阀座 | 13Cr、Stellite |
| 4 | 阀杆 | 20Cr、F304、F316 |
| 5 | 波纹管 | SS304、SS316L |
| 6 | 双头螺柱 | ASTM ?A193-B7、A193-B8 |
| 7 | 六角螺母 | ASTM ?A194-2H、A194-8 |
| 8 | 垫片 | 柔性石墨+不锈钢、PTFE |
| 9 | 六角螺母 | ASTM ?A194-2H、A194-8 |
| 10 | 中支架 | WCB、CF8、CF8M |
| 11 | 双头螺柱 | ASTM ?A193-B7、A193-B8 |
| 12 | 六角螺母 | ASTM ?A194-2H、A194-8 |
| 13 | 垫片 | 柔性石墨+不锈钢、PTFE |
| 14 | 阀盖 | WCB、CF8、CF8M |
| 15 | 填料 | 柔性石墨、PTFE |
| 16 | 圆柱销 | 1035、SS304 |
| 17 | 填料压盖 | WCB、CF8 |
| 18 | 六角螺母 | ASTM ?A194-2H、A194-8 |
| 19 | 活节螺栓 | ASTM ?A193-B7、A193-B8 |
| 20 | 阀母 | 铜合金、D2、BL-2 |
| 21 | 油杯 | 组件 |
| 22 | 轴承盖 | 1035、SS304 |
| 23 | 手轮 | 碳钢、KTH330 |
| 24 | 锁紧螺母 | A105 |
| 材质 | 口径 DN |

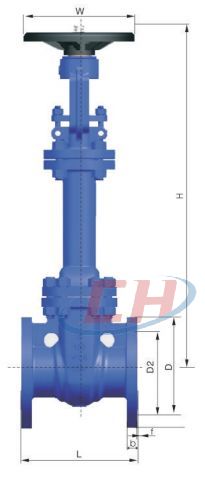

主要连接尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| 总长(L) | 外圆(D) | 中心(D1) | 水线(D2) | 法兰厚(b) | 水线厚(1) | n- φd | ||
| 150 LB | ||||||||
| A105 | z | 108 | 90 | 60.5 | 35 | 10 | 2 | 4- φ16 |
| 34 | 117 | 100 | 70 | 43 | 11 | 2 | 4- φ16 | |
| 1° | 127 | 110 | 79.5 | 51 | 12 | 2 | 4- φ16 | |
| 114 | 140 | 115 | 89 | 63.5 | 13 | 2 | 4- φ16 | |
| 12" | 165 | 125 | 98.5 | 73 | 15 | 2 | 4- φ16 | |
| A105 WCB | 2* | 178 | 150 | 120.5 | 92 | 16 | 2 | 4- φ19 |
| WCB | 21% | 190 | 180 | 139.5 | 105 | 18 | 2 | 4- φ19 |
| 3" | 203 | 190 | 152.5 | 127 | 20 | 2 | 4- φ19 | |
| 4" | 229 | 230 | 190.5 | 157 | 24 | 2 | 8- φ19 | |
| 5" | 254 | 255 | 216 | 186 | 24 | 2 | 8- φ22 | |
| 6" | 267 | 280 | 241.5 | 216 | 26 | 2 | 8- φ22 | |
| 8" | 292 | 345 | 298.5 | 270 | 29 | 2 | 8- φ22 | |
| 10" | 330 | 405 | 362 | 324 | 31 | 2 | 12- φ25 | |
| 12" | 356 | 485 | 432 | 381 | 32 | 2 | 12- φ25 | |
| 14" | 381 | 535 | 476 | 413 | 35 | 2 | 12- φ29 | |
| 16" | 406 | 595 | 540 | 470 | 37 | 2 | 16- φ29 | |
| 18" | 432 | 635 | 578 | 533 | 40 | 2 | 12- φ32 | |
| 20" | 457 | 700 | 625 | 584 | 43 | 2 | 20- φ32 | |
