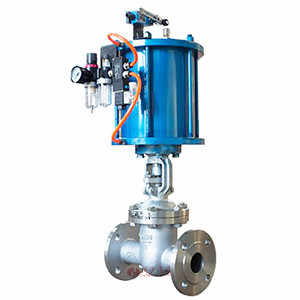

气动楔式闸阀，具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。气动法兰闸阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。可以实现远距离控制，集中控制和自动控制。性能可靠、操作切换和维修方便等特点。已被石油、化工、海运等部门广泛用于对各类介质控制。
附件选型
气动楔式闸阀默认配ZS型气动活塞式执行机构，选配电磁换向阀(AC220V/DC24V)、接近开关、空气过滤减压阀和手轮。
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| Z641H-16C | 16 | 1.6 | ≤350 |
水、蒸汽、油品等无腐蚀性介质 |
| Z641H-25 | 25 | 2.5 | ||
| Z641H-40 | 40 | 4.0 | ||
| Z641H-63 | 63 | 6.3 | ||
| Z641Y-16C | 16 | 16 | ||
| Z641Y-25 | 25 | 2.5 | ||
| Z641F-16C | 16 | 1.6 | ≤150 | |
| Z641F-25 | 25 | 2.5 |

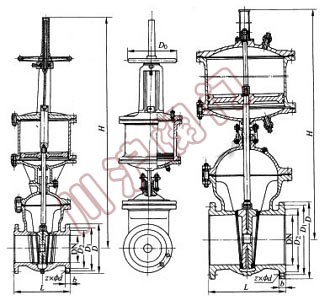

| PN16 气动楔式闸阀 外形尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 875 | 240 | 60 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 970 | 240 | 81 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8×Φ18 | 1025 | 240 | 98 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 1365 | 280 | 190 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×Φ23 | 1650 | 320 | 252 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ25 | 1950 | 320 | 316 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12×Φ25 | 2010 | 400 | 514 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16×Φ25 | 2260 | 400 | 690 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16×Φ30 | 2540 | 500 | 970 |
| PN25 气动楔式闸阀 外形尺寸 | |||||||||
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 重量/kg |
| 50 | 250 | 160 | 125 | 100 | 16 | 4×Φ18 | 875 | 240 | 60 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8×Φ18 | 970 | 240 | 81 |
| 100 | 300 | 230 | 190 | 160 | 24 | 8×Φ18 | 1085 | 400 | 150 |
| 150 | 350 | 300 | 250 | 218 | 30 | 8×Φ23 | 1347 | 400 | 215 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×Φ23 | 1810 | 400 | 320 |
| 250 | 450 | 425 | 370 | 332 | 36 | 12×Φ25 | 2070 | 400 | 400 |
| 300 | 500 | 485 | 430 | 390 | 40 | 12×Φ25 | 2580 | 500 | 790 |
| 350 | 550 | 550 | 480 | 448 | 44 | 16×Φ25 | 2723 | 560 | 940 |
| 400 | 600 | 610 | 550 | 505 | 48 | 16×Φ30 | 2985 | 560 | 1070 |
